一、概述

       智能低壓電力電容器是0.4kV低壓電網高效節能、降低線損、提高功率因數和電能質量，替代傳統無功補償裝置的新一代無功補償設備。它由智能測控單元、過零投切開關電路、保護單元、兩臺（△型）或一臺（Y型）低壓電力電容器構成。改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便，使用壽命更長，可靠性更高的特點，適應了現代智能電網對無功補償的更高要求。

       三相補償類型產品由兩臺電容器組成，其容量可以不同。分相補償類型由兩臺電容器并聯而成。在485接口連線控制方式下，多臺智能低壓電力電容器可以不外加控制器，形成自動無功補償網絡；也可外加控制器，由控制器進行通信控制。

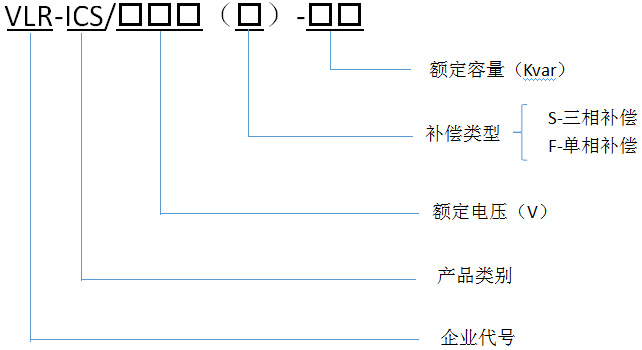

二、型號說明

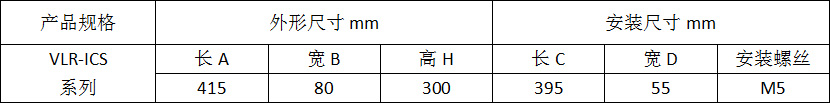

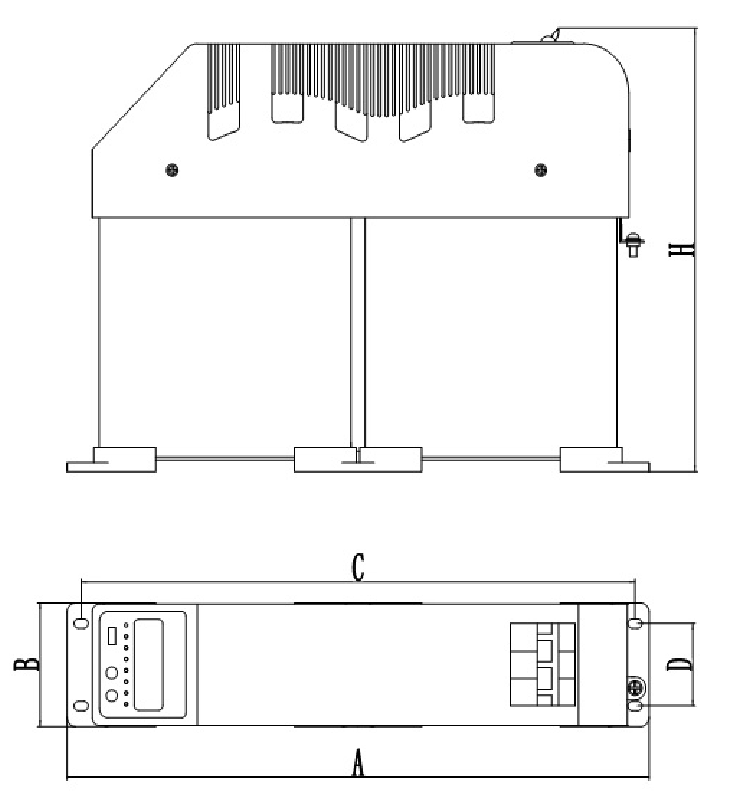

三、尺寸表

四、功能特點

1、控制功能

       在外接控制器的情況下，執行控制器的控制命令。

       在沒有外接控制器或控制器故障情況下，產品能自動組網，產生一個主機，其余為從機，構成一個系統自動進行無功投切。如果某臺從機故障則自動退出，不影響系統工作。如果主機故障退出系統，則在剩余從機會自動產生一個新的主機，組成一個新的系統。

       能夠按照電容器容量和投切次數自動形成控制策略：對容量相等的電容器采用循環投切，對容量不等的電容器兼顧容量和投切次數采用優化組合投切。

2、測量功能

       測量電壓、電流、無功功率、功率因數，能自動檢測CT方向和產品內部溫度。

3、保護功能

       具有過壓保護、過壓閉鎖、欠壓保護、電容器過電流保護、缺相保護、過溫保護，欠電流保護。欠電流保護為了防止超低負載時，投入電容器出現過補情況，從而出現重復投切。

4、人機接口

       產品配置有數碼管顯示、指示燈、按鈕，具有各種數據顯示，電容器投切狀態指示、保護動作狀態指示、自診斷故障類型指示等。

五、技術參數

●滿足技術條件

《GB/T15576-2008低壓無功功率靜態補償裝置總技術條件》

《DL/T842-2003低壓并聯電容器裝置使用條件》

《JB/T7117-1993低壓并聯電容器裝置》

●環境條件

運輸存儲溫度：-25℃~55℃

相對濕度：20%~90%

海拔高度：≤2000m

其他條件：安裝地點無腐蝕金屬和破壞絕緣的氣體及導電介質存豐，不得含有爆炸危險的介質，無較強的振動和沖擊，無嚴重霉菌存在。

●電源條件

工作電壓：共補 380V AC，分補230V AC

電壓偏差：±20%

工作頻率：50Hz±1.5Hz

電壓諧波：電壓總畸變率不大于5%

功率消耗：≤2W

●測量精度

電壓、電流：≤0.5%

功率因數：≤±0.01

溫度：≤±1℃

●可靠性參數

控制數度：100%

投切允許次數：130萬次以上

電容容量運行時間衰減率：≤1%/年

年故障率：0.1%

電容器容量投切衰減率：≤0.1%/萬次

●無功補償參數

投切間隔時間：10s（可設）

聯機數量：每組不超過128臺

●控制方式

控制信號：多參數模糊控制

取樣信號：0~5A

●產品應用范圍

農網（諧波總量為10%以下的場所）

城網（諧波總量為10%以下的場所）

電網智能化配電臺區、公用建筑、商業地產、住宅區

無諧波設備的工業（諧波總量為10%以下的工業場所）
